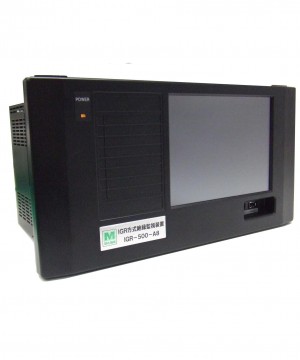

絶縁監視装置 4回路用

型式:IGR-500-A4

4回路用の絶縁監視装置です。7.5インチの大型タッチパネルにより操作性が向上しました。4回路用から8回路用への変更も可能です。


内部メモリにより警報履歴や、測定値のトレンドを記録しており、タッチパネルでの表示や、USBメモリに出力することが可能です。

標準価格(税別):500,000円

IGR-500-A4仕様書
IGR-500-A4/8取扱説明書
IGR-500カタログ


仕様

項 目 仕 様
最大監視回路数 4回路
制御電源電圧 AC100V(85V~115V) 50/60Hz
消費電力 60VA
質量 約3.0kg
液晶表示器 7.5型 タッチパネル
Igr検出範囲 0~800mA
Io検出範囲 0~4A
Igc検出範囲 0~80μF
警報整定範囲

注意:無効、15mA~200mA (5mAステップ)

警戒:無効、30mA~400mA (10mAステップ)

漏電:無効、0.2A~4.0A (0.2Aステップ)

絶縁監視周波数 12.5Hz(標準)、20Hz
