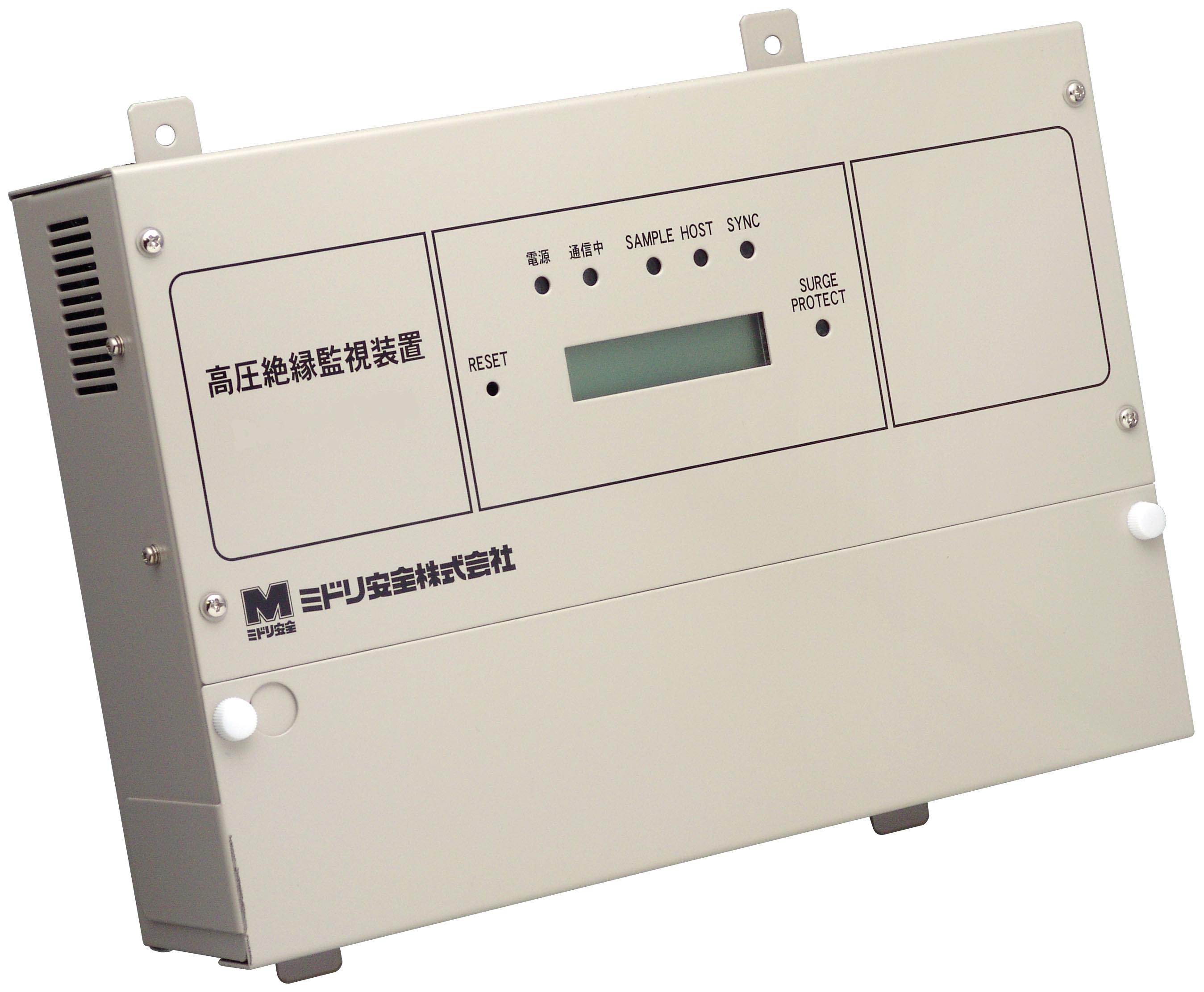

高圧絶縁監視装置 拡張8回路付

型式:DAS-820M/DAS-820MF(受注生産)

・無停電で高圧ケーブルの絶縁状態を常時監視することができます。
・方向性地絡継電器よりも高感度なため絶縁不良の早期発見が可能です。
・警報時に自動収集された零相電圧、零相電流の波形をパターン分析することにより発生要因の推測が可能です。

標準価格(税別):1,200,000円

DAS820仕様書
DAS820取説
DAS420820工事要領


仕様

項 目 仕 様
制御電源電圧 AC110V (+10V,-20V)
消費電力 35VA
質量 4.5kg以下
計測範囲 零相電圧Vo:0~2890Vrms

零相電流Io:基本回路0~28900mArms

拡張回路0~720mArms

Vo-Io位相差:0~359°

警報設定範囲 地絡抵抗値Rg:0~1000kΩ

零相電圧Vo:0~700V

零相電流Io:0~181mA

パルスカウント数:0~255カウント

波形記録数 Vo,Io各5波形
パソコン用通信インターフェース RS-232C
波形表示ソフト Windows95,98,2000,ME,Xp対応
付属品 本体用電源コード,RS-232Cコード,波形表示ソフト,予備ヒューズ

*Io検出用コードとVo検出用コードは別売りになります。
