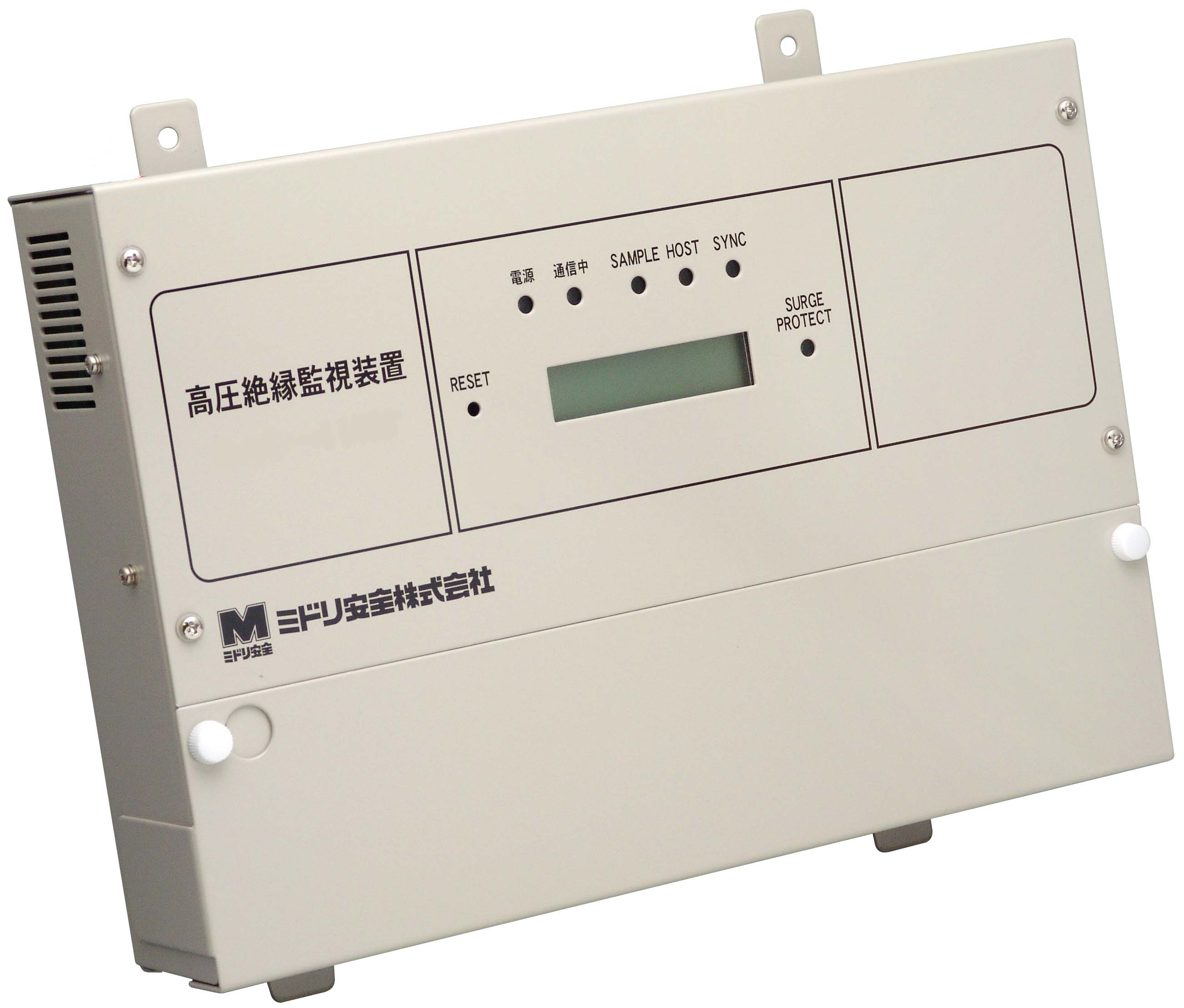

高圧絶縁監視装置

型式:DAS-420M/DAS-420MF(生産終了)

・無停電で高圧ケーブルの絶縁状態を常時監視することができます。
・方向性地絡継電器よりも高感度なため絶縁不良の早期発見が可能です。
・警報時に自動収集された零相電圧、零相電流の波形をパターン分析することにより発生要因の推測が可能です。

標準価格(税別):800,000円


DAS420仕様書
DAS420取説
DAS420820工事要領


仕様

項 目 仕 様
制御電源電圧 AC110V (+10V,-20V)
消費電力 25VA
質量 4.5kg以下
計測範囲 零相電圧Vo:0~2890Vrms
零相電流Io:基本回路0~720mArms
Vo-Io位相差:0~359°
警報設定範囲 地絡抵抗値Rg:0~1000kΩ
零相電圧Vo:0~700V
零相電流Io:0~181mA
パルスカウント数:0~255カウント
波形記録数 Vo,Io各5波形
パソコン用通信インターフェース RS-232C
波形表示ソフト Windows98,2000,Xp,7対応
付属品 本体用電源コード,Io検出用コード,Vo検出用コード,RS-232Cコード,波形表示ソフト,予備ヒューズ
