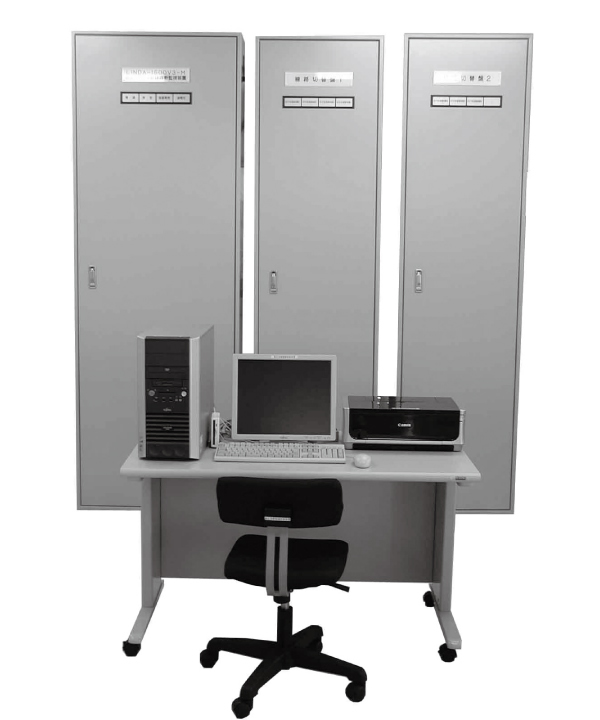

高圧ケーブル絶縁自動監視装置

型式:LINDA-1500

特高受電設備の3.3kVまたは6.6kV系の高圧ケーブルに交流接地器を介して絶縁監視信号DC50Vを印可し、ホイートストンブリッジ方式を用いてケーブル本体絶縁抵抗、その他高圧母線系全体の絶縁抵抗およびケーブルシース絶縁抵抗を活線にて測定します。

標準価格(税別):オープン

LINDA

仕様

項 目 仕 様
測定対象・測定範囲 ケーブル本体絶縁抵抗・・・10MΩ~100,000MΩ
ケーブルシース絶縁抵抗・・・1kΩ~100MΩ
系統一括絶縁抵抗・・・1kΩ~100MΩ
測定周期 1回/日,1回/週,1回/月
使用温湿度範囲 0℃~40℃,85%RH以下
適応可能系統電圧 3.3kVおよび6.6kV
測定線路数 標準24回線, 最大90回線
出力データ 日・週・月・年報 傾向管理グラフ,最新日報データおよび
ケーブル毎の線路データ表・グラフ
測定器電源 AC100V/20A
測定器盤寸法 800W×300D×2350H(標準)
ケーブル切替盤寸法 600W×300D×2350H(標準)
オプション機能 遮蔽銅テープ破断検出機能(LINDA-500)
