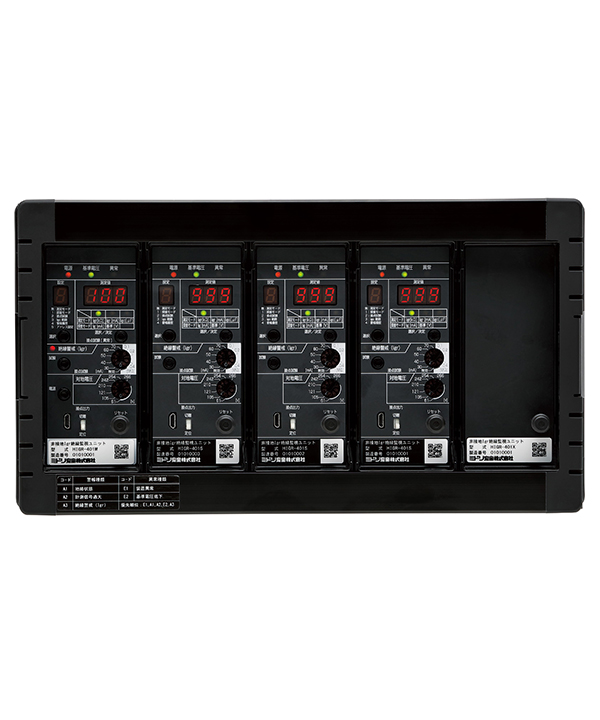

非接地用絶縁監視装置
型式:HIGR-400
低圧非接地電路の一線に施した高インピーダンス接地から絶縁監視信号5V,1Hzを電路に加え、電路の絶縁状態を常時監視するIgr方式の絶縁監視装置です。警報発生時には専用の探査器により絶縁不良箇所を活線のまま特定することが可能です。
仕様
項 目 | 仕 様 |
---|---|
使用温湿度範囲 | -10℃~+50℃ 85%RH以下(但し結露なきこと) |
制御電源電圧 | AC100V~240V(許容電圧範囲AC85V~250V)50/60Hz |
消費電力 | 約30VA |
質量 | MAX5回路使用で約3kg |
絶縁監視信号 | 1Hz, 5V |
測定項目 | Igr, Ig, Igc, kΩ |
Igr電流測定範囲 | 0~200mA, 20~999kΩ |
警報設定範囲(mA) |
無効, 30mA, 40mA, 50mA, 60mA, 70mA |
警報設定範囲(MΩ) | 0.1MΩ, 0.2MΩ, 0.4MΩ |
警報動作時限 | 90秒±5秒/復帰3秒±1秒 |
測定精度 | Igr電流±10%±2mA MΩ±10%20kΩ |
