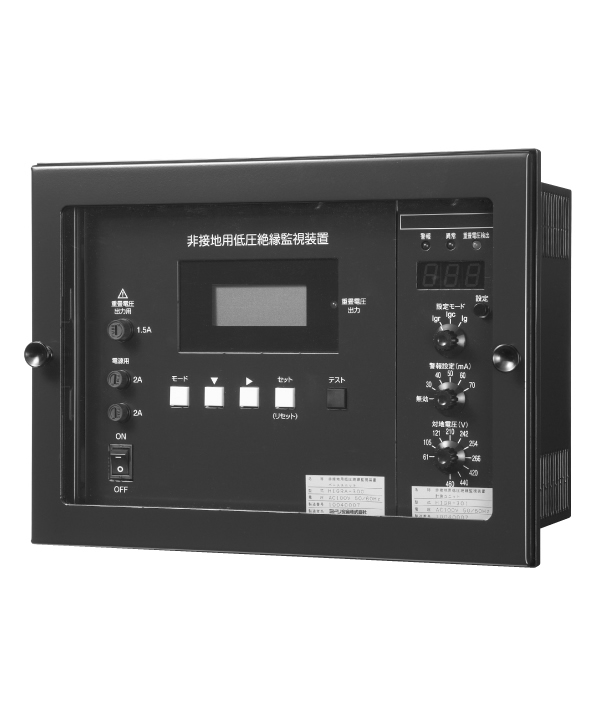

非接地用絶縁監視装置

型式:HIGR-300A

低圧非接地電路の一線に施した高インピーダンス接地から絶縁監視信号
1V,1Hzを電路に加え、電路の絶縁状態を常時監視するIgr方式の絶縁監視装置です。警報発生時には専用の探査器により絶縁不良箇所を活線のまま特定することが可能です。

標準価格(税別):650,000円(200V仕様)/700,000円(400V仕様)

HIGRカタログ  HIGR 仕様書 HIGR取説


仕様

項 目 仕 様
使用温湿度範囲 -10℃~+60℃ 85%RH以下(但し結露なきこと)
制御電源電圧 AC100V(85V~115V) 50/60Hz
消費電力 80VA以下
質量 12kg以下
絶縁監視信号 1Hz、1V
監視回路数 1回路
測定項目 Igr,Ig,Igc
Igr電流測定範囲 0~99.9mA
警報設定範囲 無効、30mA,40mA、50mA,60mA,70mA
警報動作時限 90秒±10%
測定精度 ±10%
