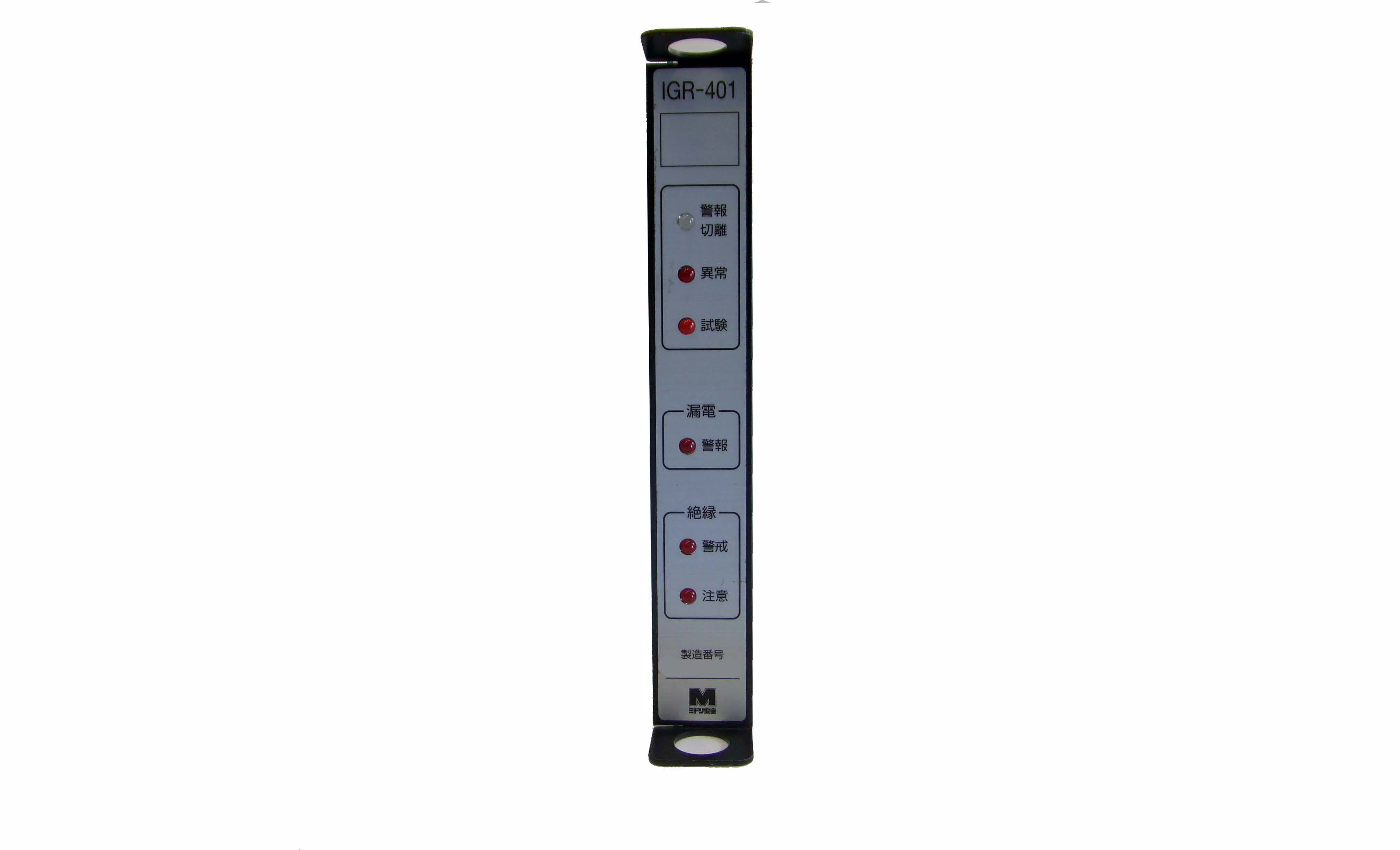

絶縁監視ユニット

型式:IGR-401

絶縁抵抗分電流Igrと漏電電流Ioを計測するプラグイン型のユニットです。監視回路数分を絶縁監視ユニット収納箱に実装します。

標準価格(税別):100,000円

IGR-400 仕様書 IGR-400 取説


仕様

項 目 仕 様
使用温湿度範囲 0℃~+50℃ 95%RH以下(但し結露なきこと)
制御電源電圧 AC100V(85V~115V)
定格周波数 50/60Hz
消費電力 約1.5VA
適合零相変流器 ZTシリーズ、Zシリーズ
絶縁検出範囲 Igr電流0~200mA
検出動作時限 Igr:40/10秒  Io:1.0/0.5秒
絶縁監視周波数 注意警報:Igr電流5~75mA(5mAステップ)
警戒警報:Igr電流10~200mA(10mAステップ)
漏電警報:0.2/0.4/0.6/0.8/1.0/2.0A
縁監視出力電圧 注意警報:Igr電流15mAにて±10%
警戒警報:Igr電流50mAにて±10%
漏電警報:整定値×75%±20%
出力電圧監視機能 出力電圧値が約70%以下に低下すると重畳異常灯が点灯して警報接点が動作(自動復帰)します
