IGR-500 可搬型8CH探査器

型式：IGR-508P

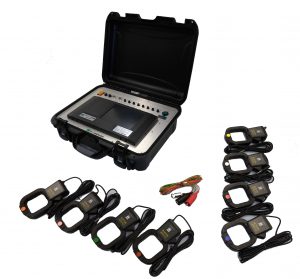

警報履歴やトレンドデータを取得できるIGR-500シリーズを持ち運べるようにキャリングケースにいれました。
発生、復旧を繰り返す絶縁不良や分電盤などで絶縁不良個所を特定するのに最適です。
クランプセンサーを取り換えられる為、測定場所を選びません。
●本製品はミドリ安全製Igr検出器専用(12.5Hz-0.3V/20Hz-0.5V)に設計されており、他社メーカーの製品には対応しておりません。
●万一、他社メーカーの製品で使用された場合の不安定動作や故障については保証対象外となりますのでご注意下さい。

取扱説明書・仕様書ダウンロードフォーム


仕様

項 目 仕 様
監視対象電路 Ｂ種接地線に絶縁監視電圧を重畳した電路
Igr検出範囲 ０～８００ｍＡ
Io検出範囲 ０～４Ａ
測定電流 Igr,Io,Ig,Igc
記録機能 警報履歴、トレンドデータ（CSVファイルにてUSBメモリに保存可能）
電源 ＡＣ１００Ｖ
クランプＣＴ 付属ＣＴ：CT-6510DF(65Φ）×8本
オプションＣＴ：Moi-10M2(130Φ)、CT-H30F1(30Φ)
本体寸法・重量 ４７３．５（Ｗ）×１７９（Ｄ）×３７２．５（Ｈ）ｍｍ　突起部含まず
7kg以下
